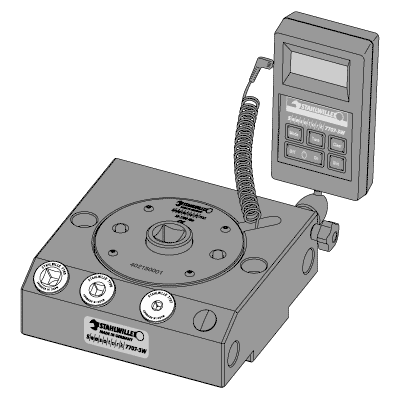

Übersichtszeichnung als Dimetrie

Übersichtszeichnung

Übersichtszeichnungen werden benutzt um dem Betrachter einen Gesamtüberblick zu verschaffen.
Sie dienen zum Beispiel dazu, Verpackungsinhalte, komplette Aufbauten oder Zubehör darzustellen.

Verwendung findet sie in:

• Gebrauchsanleitungen
• Bedienungsanleitungen
• Montageanleitungen
• Katalogen
